电流感测电阻选用指南

电流感阻电阻选用步骤

步骤一:选用保险丝的尺寸形状



选用何种尺寸形状特征的保险丝,主要取决于用户设计电路的空间和电路所需的安装要求。

注:保险丝的尺寸形状特征,参照各规格书保险丝具体工程图。



步骤二:选用所需安规认证



选用何种安规认证的保险丝,主要取决于用户产品所需通过的安规认证。

注:保险丝通过的安规认证,参照各规格书保险丝具体通过的安规认证。



步骤三:选用保险丝的额定电压



选用保险丝的额度电压,需选用大于或等于电路中所使用有效电压,即:保险丝只能用在小于或等于使用有效电压的电路中。具体为:额定电压为:125V的保险丝只能用在小于或等于125V的电路中,不能用在250V电路中,额定电压为:250V的保险丝只能用在小于或等于250V的电路中,也可以用在125V电路中。



步骤四:选用保险丝的额定电流(In)



保险丝的额定电流In=回路最大稳定电流/(保险丝的安全衰减率*使用环境温度衰减率)。



(1)保险丝的安全衰减因素

因保险丝在实际电路使用中与实验室测试条件的差异(如: 客户在安装保险丝所使用的保险丝盒、保险丝夹产生的接触电阻和电路中导线横截面积等差异)、要保证保险丝在25±5℃ 条件下能持续可靠地工作,在选用保险丝需考虑保险丝的安全衰减因素,请参考如下简易计算公式。

- 美规制品(UL标准): 保险丝额定电流(In)=回路最大稳定电流/0.75

- 欧规制品(IEC标准): 保险丝额定电流(In)=回路最大稳定电流 /0.9

- 日规制品(JIS标准): 保险丝额定电流(In)=回路最大稳定电流 /0.85



(2)使用环境温度衰减率

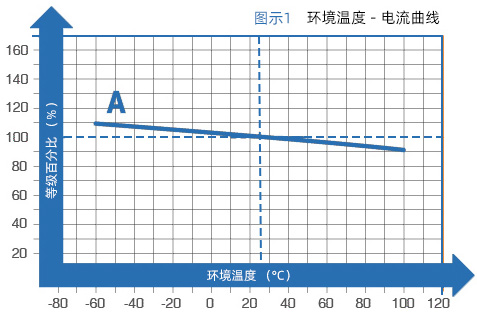

当保险丝在25±5℃环境温度条件下使用时,保险丝的额定电流值不受环境温度影响;当保险丝在大于30℃环境温度下使用时,环境温度对保险丝额定电流承载能力有很大影响。所以在选用保险丝时一定要考虑环境温度对保险丝的影响。(见图示1):





曲线 A:特快熔断、快熔断和慢熔断保险丝曲线。



以上计算出保险丝的额定电流In,在选用保险丝时,需选用大于或等于In的最佳额定电流值的保险丝。



步骤五: 考虑电流脉冲



电流脉冲是指那些电流峰值大、而持续时间短(小于10mS)的瞬间电流(诸如开机瞬间,电压变化和其他因素所产生的冲击电流、起动电流、涌入电流和瞬变电流)。如果要要求保险丝能够承受正常要求下的电流脉冲而不会熔断,在选用保险丝时,就一定要考虑脉冲对保险丝的影响。

首先:根据在实际使用电路中产生的最大脉冲计算出此脉冲的 I2t 值:

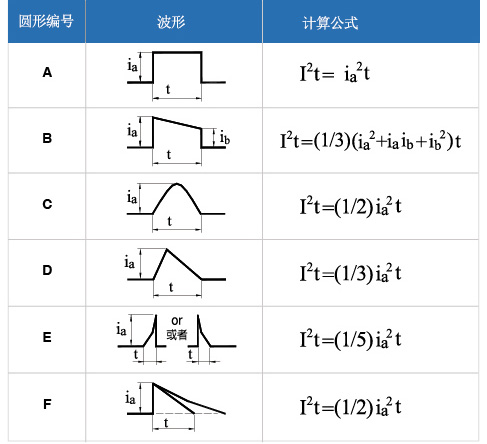

通常是根据所测出的脉冲波形,对照下表对应最近似的波形,计算出脉冲的 I2t值。





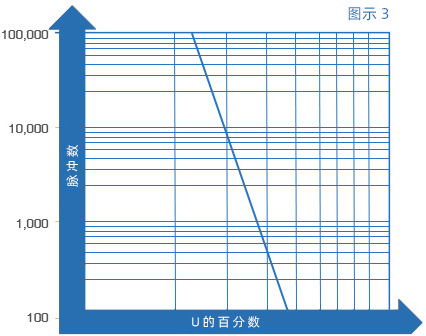

接着:利用脉冲循环承受能力,客户选定能承受该脉冲的次数。(见图示3)





曲线U 表示:脉冲I2t 值与所需保险丝的I2t值之比:

承受循环脉冲能力:

当U=22%时,能承受100,000次脉冲

当U=29%时,能承受10,000次脉冲

当U=38%时,能承受1,000次脉冲

当U=48%时,能承受100次脉冲

注:脉冲与脉冲之间必须留有足够的时间间隔(10秒),以使前一过程的热量能够散失。

最后:利于脉冲循环承受能力和电路中脉冲 I2t 值,计算所需保险丝的 I2t值:

(所需保险丝的 I2t 值 = 脉冲 I2t 值 / U)

U = 脉冲 I2t 值 / 所需保险丝的 I2t值

计算出所需保险丝的 I2t 值与保险丝本身的额定熔化热能 I2t 值对比:

选用保险丝额定熔化热能 I2t 值大于或等于所需保险丝的 I2t 值的相应规格。



步骤六:测试



选定保险丝的规格后,依据本公司提供之样品必须安装在实际电路中进行测试,验证所选用的保险丝是否合理;此验证应包括正常工作条件及故障条件下的测试,以确保所选用的保险丝规格在被保护的电路中正常工作。
