전류 감지 저항기
전류 감지 저항의 원리

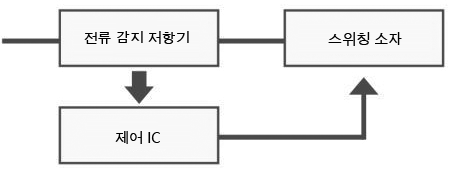

전류 감지 저항기(이하 CSR)는 전류 감지 저항기 소자로, 회로의 제어 IC에 대한 피드백 전압 차이를 사용하여 전류의 현재 상태를 결정하는 데 도움을 주는 감지 소자입니다. CSR 터미널의 신호, 그런 다음 전원 회로의 구성 요소가 위치한 위치에 있는 구성 요소가 취해야 할 조치 또는 조치를 알려줍니다.
- CSR은 전류 감지 요소입니다.
- 그 기능은 측정된 정보를 IC 비교기로 보내 후속 조치를 결정하는 것입니다.
- CSR의 정확성은 매우 중요합니다.
- 당사는 고정밀(△R<1%) 고출력(P>2W) 제품을 제공할 수 있습니다.
功能特性
| 테스트 매개변수 | 상태 | 공장 내 허용 기준 |
| 순간 과부하 전류 |
테스트 전류=2.5*Pr; 주변 온도=25±2℃; 전원 켜기=5초 |
±(1.0%+0.5mΩ) IEC60115-1 4.13 |
| 고온 노출 시험 | 시험 온도=+155±2℃; 시간=1,000시간 |
±(1.0%+0.5mΩ) IEC60115-1 4.25 |
| 저온 보관 시험 |
테스트 온도=-55±2℃; 시간=1,000시간 |
±(1.0%+0.5mΩ) IEC60115-1 4.25 |
| 고습 부하 시험 |
테스트 전압=최대 전압; 테스트 온도=60±2℃; 상대 습도=90%; 90분 동안 전원을 켜고 30분 동안 전원을 끕니다. 1,000시간 |
±(2.0%+0.5mΩ) IEC60115-1 4.25 |
| 열충격 시험 | [-55℃ 30분→실온 3분→+150℃ 30분→실온 3분] 연속주기 100회 |
±(1.0%+0.5mΩ) IEC60115-1 4.19 |
| 70℃ 부하 테스트 |
테스트 전압=Vmax; 테스트 온도=70±2℃; 90분 동안 전원 켜기, 30분 동안 전원 끄기, 지난 1,000시간 |
±(2.0%+0.5mΩ) IEC60115-1 4.25 |
| 납땜성 |
245±5℃에서 주석 용광로에 담그십시오. Duration=3±1s; 전극 단자의 주석 피복을 관찰하십시오. |
주석 적용 영역은 95% 이상입니다. |
| 용접 열 테스트에 참여 | 그것을 275±5℃에 썰물로에 넣으십시오; Duration=20±1s |
±(1.0%+0.5mΩ) IEC60115-1 4.18 |
| 굽힘 시험 |
피벗점 간격=90mm; 굽힘량=2mm; 테스트 기판: 유리 섬유 에폭시 수지, 두께: 1.6mm, 10 사이클 |
±(1.0%+0.5mΩ) IEC60115-1 4.33 |
| 기계적 충격 시험 | 충격 가속도=100G; 시간=11ms; 지난 5회 |
±(1.0%+0.5mΩ) IEC60115-1 4.21 |
